英國凱恩KANE煙氣分析知識

1.煙氣分析儀的測試方法符合什么*標準？
   符合*環境保護總局標準HJ/T 57-2000。

2.KANE煙氣分析儀顯示單位mg/m3是標態下的嗎？
   儀器采用的單位有ppm、mg/m3，用戶可根據需要自行選擇，當氣體濃度以ppm（V/V）表示時，其濃度c可按下式轉化為標準狀況下干煙氣的濃度：
   c’=（氣體分子量/22.4）×c      （mg/m3）
   式中：c’——標準狀況下干煙氣濃度（mg/m3）
   因此，KANE煙氣分析儀所顯示的mg/m3數值就是標準狀態下的干煙氣濃度值。

3.何為過?？諝庀禂?shù)？
   過剩空氣系數是燃料燃燒時實際空氣需要量與理論空氣需要量之比值，用“α”表示。
   計算公式：α＝20.9%/(20.9%-O2實測值)
   其中：20.9%為O2在環境空氣中的含量，O2實測值為儀器測量煙道中的O2值
   舉例：鍋爐測試時O2實測值為13%，計算出的過?？諝庀禂?shù)α＝20.9%/(20.9%-13％)＝2.6
   國標規定過剩空氣系數應按α＝1.8（燃煤鍋爐），α＝1.2（燃油燃?xì)忮仩t）進行折算。
   舉例：燃煤鍋爐，鍋爐測試時O2實測值為13%，SO2排SO₂為折算值過?？諝庀禂?shù)是燃料燃燒時實際空氣需要量與理論空氣需要量之比值，用“α”表示。
   計算公式：α＝20.9%/(20.9%-O2實測值)
   其中：20.9%為O2在環境空氣中的含量，O2實測值為儀器測量煙道中的O2值
   舉例：鍋爐測試時O2實測值為13%，計算出的過?？諝庀禂?shù)α＝20.9%/(20.9%-13％)＝2.6
   國標規定過?？諝庀禂?shù)應按α＝1.8（燃煤鍋爐），α＝1.2（燃油燃?xì)忮仩t）進行折算。
   舉例：燃煤鍋爐，鍋爐測試時O2實測值為13%，SO2排放值500ppm，計算出的過?？諝庀禂?shù)α＝2.6，那么根據國標規定，折算后的SO2排放濃度＝SO2實測值×（α實際值/α國標值）＝500ppm× （    2.6/1.8 ）=722ppm
  舉例：燃油燃?xì)忮仩t，鍋爐測試時O2實測值為13%，SO2排放值500ppm，計算出的過剩空氣系數α＝2.6，那么根據國標規定，折算后的SO2排放濃度＝SO2實測值×（α實際值/α國標值）＝500ppm×（2.6/1.2 ）=1083ppm

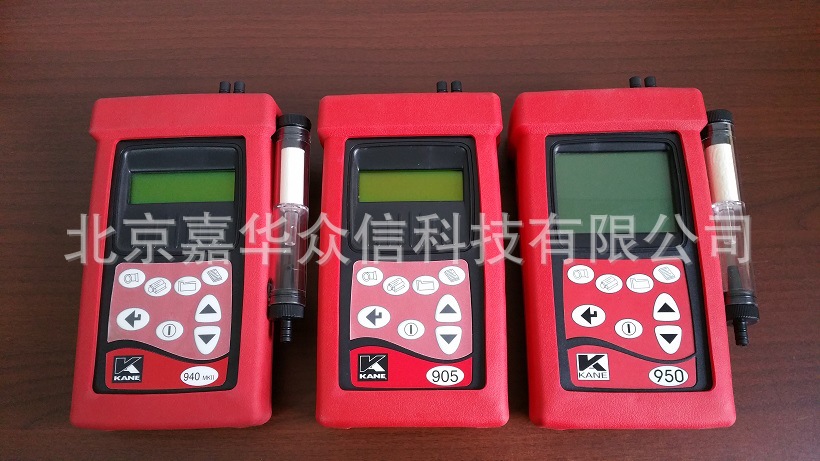

   在KANE產品中，KM900系列、KM9106具備測量過?？諝庀禂?shù)的功能。

4.為何要測量煙氣中的O₂、過?？諝庀禂?shù)等參數
   不同鍋（窯）爐在燃燒時，產生的O₂及由O₂計算的過?？諝庀禂?shù)不同，而O₂量的大小會直接影響到SO₂、NOX等參數。當鍋（窯）爐有爐體漏風現象或燃料燃燒不*時，煙道中的O2值會相應較大，   SO2、NOX等數值會成反比變小，這樣出來的數據是不真實的。
   所以，想全面、準確地了解一臺鍋（窯）爐的燃燒狀況，僅僅測量SO₂、NOX等參數是不夠的，同時還要測量出O2及由O2計算的過剩空氣系數，然后把SO2、NOX等參數進行折算，這樣的結果才能符合 國標的要求。具體折算方法可參考下面“何為過剩空氣系數”一節。
   在KANE產品中，KM900系列、KM9106、KM9106E、KM400具備測量O2、過剩空氣系數等參數的功能。

5.KM9106E是如何解決煙氣中的水對SO2等酸性氣體的影響的？
   KM9106E的采樣管內所采用的特殊材料可以避免水蒸氣在其表面集聚冷凝，煙氣在進入儀器之前所產生的冷凝水又通過自動排水系統及時排出，這樣就可以*大限度的減少因水蒸氣的冷凝而造成對SO2 等酸性氣體的吸收。經*環境保護局環境監測儀器質量監督檢驗中心認證，KM9106煙氣采樣冷凝水對SO2的影響小于1%。

6.在實際工況中，煙道負壓對測試結果有何影響？
   在實際工況中，為利于煙氣排放，煙道常采用負壓，但是當負壓超過儀器中泵的吸力時，會導致實際測量數值偏低。因此，在選擇儀器時，根據測試工況的負壓范圍相應型號的儀器。

7.KANE煙氣分析儀是如何除去煙氣中的塵及其他雜質的？
   KANE煙氣分析儀采用多級過濾系統來保證整個氣路的過濾效果，由特殊材料通過特殊工藝制成的慮芯具有很好的致密性，極小的氣阻和極高的通透性，可以將2μ以上的塵及其他雜質充分過濾掉。

8.常規煙氣監測的幾個步驟
   常規煙氣監測通常需要以下幾個步驟
   a）  儀器在清潔空氣中開機3分鐘
   b）  測試3－5分鐘后數據基本達到穩定
   c）  打印、存儲或記錄測試數據
   d）  儀器在清潔空氣中充分清洗5～10分鐘。
   KANE儀器測試一組數據一般僅需要9－11分鐘，時間短既提高工作效率也減輕監測人員的勞動強度。

9.如何利用KANE煙氣分析儀獲得煙氣流量數據？
   要獲得煙氣流量，首先要知道煙氣的流速，煙氣流速的測試原理：氣體流速與氣體動壓的平方根成正比，可根據測得的動壓計算氣體的流速。當煙氣組分同空氣近似、露點溫度在35℃－55℃之間、煙氣 *壓力在97－103kPa之間，動壓以mm水柱表示時，煙氣流速計算公式可簡化為：

   Kp表示皮托管校正系數，Pd表示煙氣動壓（Pa）, ts表示煙氣溫度（℃）
   KANE煙氣分析儀利用批托管可測量煙氣的靜壓、動壓，皮托管校正系數一般在皮托管上有注明，煙氣溫度可用KANE探針測得，這樣就計算出煙氣流速。
   煙氣流量等于測試點煙道橫斷面積乘以煙氣流速:Qs=Vs x S x 3600
   Qs表示煙氣流量（m3/h）,S表示測試點煙道斷面積（m2），這樣煙氣流量就很容易計算出來。
   舉例：S型皮托管的校正系數為0.85，利用KANE儀器測得的煙氣動壓為0.3459mmH2O，測得煙氣溫度為60℃，可將上述數據帶入公式（1）中可得到煙氣流速2.19m/s。

10.     在什么情況下需要使用KM9106E進行煙氣連續監測？
   ①環保項目驗收，環境影響評價
   企業在鍋（窯）爐或脫硫裝置的安裝、改造后，都要經過環境監測部門的驗收。這種情況下，監測站的工作人員需要在現場，長時間監測鍋（窯）爐在不同負荷下的數據，才可以全面地評價整個鍋  （窯）爐或脫硫裝置的性能與使用狀況。
   ②在線儀器比對
   固定的在線儀器需要定期進行校準，環保部門也要對各企業安裝的在線儀器測量數據的準確性進行評價。KM9106E綜合煙氣分析系統可以在現場連續工作十幾小時甚至幾天，從而對在線儀器的精度提供參照。
③脫硫、脫氮催化實驗
   現在，從事脫硫脫氮催化研究的高校和科研單位很多，催化裝置反應過程時間較長，KM9106E在長時間監測的同時通過軟件顯示出煙氣在經過催化前后全程的變化情況，為用戶了解脫硫脫氮效率提供了依據。

11.KM9106為何設置了調整抽氣流量的功能？
   有些科研單位、高校為了方便地進行脫硫脫氮催化實驗，在實驗室自己設計、制作了試驗裝置，裝置體積往往不大，催化劑相應也用的較少，過大的抽氣流量會在瞬間抽空實驗裝置的氣體，導致用戶不能清楚地觀察到催化過程中的變化。
   KM9106采用可調節泵抽氣流量的設計，調大流量可以滿足工業鍋（窯）爐監測的要求，調小流量可以適應催化實驗等研究課題的需要。

12.KANE煙氣分析儀怎樣延長充電電池的使用壽命？
   儀器不論是否經常使用,至少每隔2-3周充電一次,且采樣時電

13.在煙氣長時間連續監測中，常會遇到的問題和解決方法？
   ①如何保證儀器在長時間監測時的*？
   KM9106E在長時間監測時可以蓋上儀器蓋，全封閉操作。這樣不僅防止了長時間監測過程中灰塵對儀器的影響，而且也避免了如高空墜物等外界損害。
   ②監測人員不可能24小時守在儀器旁邊，數據如何獲??？
   KM9106E 可以作為一套全自動工作的煙氣監測系統使用。在采樣開始階段，預設好自動采樣的間隔時間后，全自動采樣開始后，無須人職守，根據間隔時間，自動采樣、自動清洗、自動儲存打印。
   ③傳感器長時間暴露在煙氣中，是否會影響使用壽命？
   傳感器長時間暴露在煙氣中會極大影響使用壽命。KM9106E安裝了兩個泵：抽氣泵和內置的清洗泵。在儀器連續監測一段時間后，抽氣泵會*，在儀器內部的清洗泵會自動開啟，抽取儀器周圍的清潔空氣，使儀器的傳感器得到充分的清洗，延長傳感器的使用壽命。
④長時間監測時塵對儀器的影響如何解決？
   KM9106精密的多級過濾系統，可以將1μ以上粉塵過濾掉。其獨特的氣路設計，避免了在長期監測過程中灰塵堵塞氣路的現象，而且通過氣路進入儀器內部的氣體流量基本是恒定的。
⑤數據如何被采集，分析?
   可以通過FIREWORKS解決。軟件列出了所有測試數據的詳細列表，數據的曲線圖、柱狀圖以及數據報表。可以在長時間監測過程中現場監控?cái)?shù)據，或者在測試結束后下載到計算機進行分析。

14.如何科學的延長電化學傳感器的使用壽命
   儀器一定要在清潔的空氣中開機。測量完畢后,不要立即關機,儀器必須在清潔空氣保持運行5～10分鐘, 待儀器氣體顯示值降至10單位內,方可關機或停泵。否則，傳感器容易”中毒”并加速傳感器的損耗。  到期及時更換過濾芯，避免粉塵進入傳感器內，污染傳感器。

15.FIREWORKS軟件在煙氣監測數據分析中的作用？
   KANE的專用軟件FIREWORKS可以在現場實時監控測量的數據，觀察數據變化情況，也可以在監測結束后再將數據下載到微機上進行分析。數據可通過曲線圖、柱狀圖等方式顯示，便于用戶觀察分析數  據的變化趨勢和規律。
   另外，用戶可以選擇輸出報表的格式，報表包括數據平均值報表、排放總量報表等。
